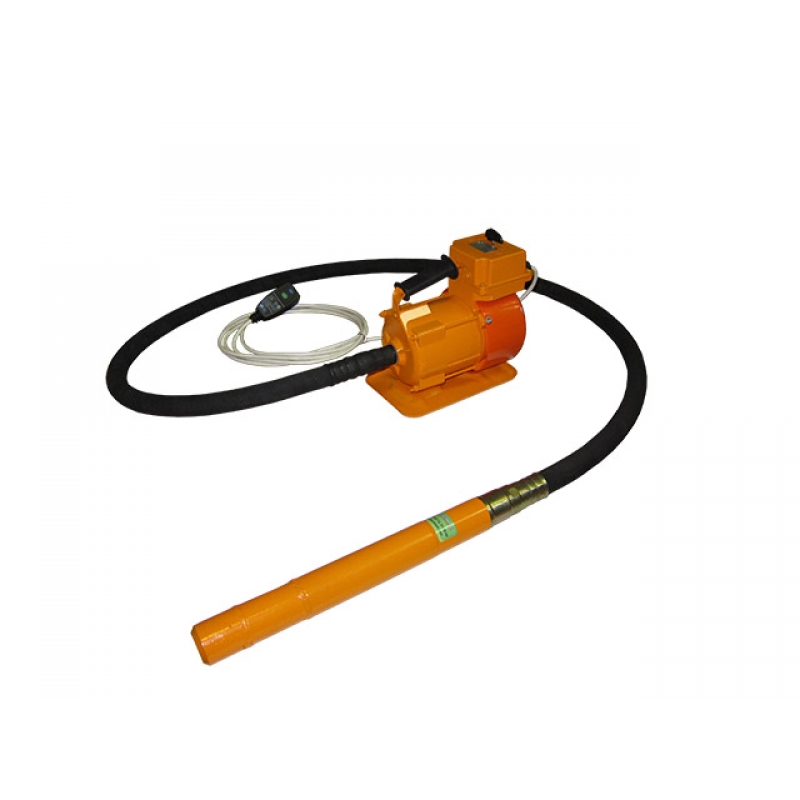

Вибратор глубинный ВИ 1-16-3, вал 3м, наконечник д. 76 мм, 220В (Вибромаш)

Компект: электропривод, вал, вибронаконечник.

ВИБРОНАКОНЕЧНИК
Наружный диаметр вибронаконечника, мм: 76
Наружный диаметр вибронаконечника, мм: 76
Длина вибронаконечника, мм.: 430
Частота колебаний синхронная, Гц: 210
Вынуждающая сила при синхронной частоте колебаний, кН: 6
Статический момент бегунка, кг·см: 0,348
Тип вибрационного механизма: планетарный
Масса, кг не более: 8

ЭЛЕКТРОПРИВОД
Тип: асинхронный с коротко - замкнутым ротором, однофазный
Класс изоляции: Е
Номинальная мощность, кВт: 1,7
Номинальная потребляемая мощность, кВт: 1,9
Напряжение, В: 220
Частота тока, Гц: 50
Сила тока, А: 10
Режим работы ГОСТ 183-74: S1
Емкость рабочих конденсаторов, Мк: 20
Габаритные размеры, мм: 350х180х270
Масса, кг: 14

ГИБКИЙ ВАЛ
Направление вращения: правое
Длина, м: 3
Допускаемый радиус изгиба, мм, не более: 300
Масса, кг, не более: 8

Масса рабочего комплекта (один вибронаконечник, электродвигатель, один гибкий вал), не более, кг 30
УЗО ИВ-75,03
Напряжение, В 220
Отключающий дифференциальный ток, мА 10
Время отключения при номинальном дифференциальном токе, мс 30

Диаметр вибронаконечника подбирается с учетом расстояния между стержнями арматуры, которое должно быть не менее 1,5 диаметра вибронаконечника. Для привода вибронаконеч#ника используется трехфазный асинхронный электродвигатель с короткозамкнутым ротором. Для передачи вращения от электродвигателя к вибронаконечнику применяется вал силовой гибкий с броней. Питание электропривода осуществляется от однофазной сети переменного тока частотой 50 Гц и напряжением 220В через устройство электрозащитного отключения. (УЗО)
